巨川电气智能照明控制系统张家口监狱项目现场施工图  来源:www.acps-45.com

一、产品应用领域

产品广泛应用于应急照明回路、 景观照明、 航空照明、 场地照明商厦、学校、公园、体育馆、展览馆、工业园区、机场、铁路、车站、变电站等地的灯光控制、消防联动、能耗监测和节能管控

 专业厂家生产▲智能照明开关模块，照明智能照明控制系统，智能照明控制模块，路灯照明智能控制模块，智能模块调光，智 能照明调光模块，教室照明智能控制系统∴▲价格实惠，质量稳定，技术先进，专业可靠。◆现货存库☆批发价格，生产厂家，最实惠的价格！，每一位客户都买到一个称心如意的产品，“保证产品质量，保持一级信誉”的经营理念，坚持以客户为本的原则为广大客户提供优质的服务。联系人:吉经理，手机微信：13634299313

二、功能特点

1. 1-12路继电器开关输出单元

2. 自带场景控制器，多达128个场景

3. 每个回路具有灯具保护延时（0-60分钟）

4. 每个回路具有分批开启延时（0-25秒）

5. 继电器开关可手动控制

6. 具有远程编程和管理功能

7. 设备重启可选择已开的场景或指定的场景

三、安装连接

1． 安装条件

安装位置要通风良好，注意防潮、防震、防尘。

2． 接线规格

l 本模块继电器开关输出端连接线：2.5mm2铜导线

l 485总线连接线：采用超五类线或4芯双绞线

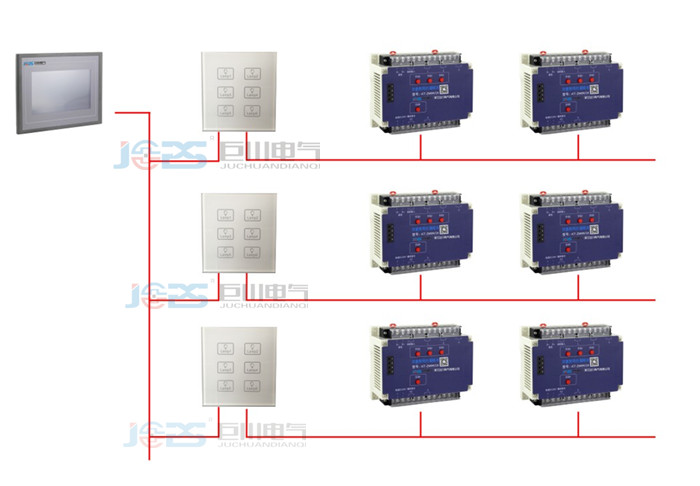

3． 典型系统连接

该模块的典型系统连接（仅供参考）如下图所示。通过485总线与控制面板、系统管理服务器等连接可实现设备开关控制、照明控制（包括场景控制等）、系统管理、以及与其它控制系统联接等。

四、JCT型系列智能照明控制器接线图：

五.安装好的成品：

1、输出控制常开触点AC250V/16A(注：负载接线示意图)

2、运行和通信状态指示。

3、手动控制开关,现场实验按钮。

4、工作电源：V ,V-：DC12V；VCC,GND：DC12V/ 2A；电源和智能照明模块对应V 连接VCC，V-连接GND，B0,A0,RS-485通信接口,主要与后台总线连接，智能照明控制模块BO,A0之间对应手拉手方式连接，接线图上未标明的在对应模块上标示有，KEY为开关量连接型号，B1,A1为抄表连接型号，DS1为温度采集连接型号，I1,I2根据现场编程设定

5、L5508D1A 扩展接口

五、JCT型系列智能灯光控制器选型

六、功能及操作说明

1、 继电器开关手动控制

本模块除接收外部信号进行开关控制外，也可手动控制开关。

通过操作1～12回路继电器的手动开关，可分别控制1～12回路开、关。

2、 本机设备号

设备ID必须通过“JCT系统控制软件”设置，设置见软件说明。

3、 场景

多达128个场景，每个场景由任意回路组合而成。场景必须通过“JCT 系统控制软件”来设置，设置见软件说明。

4、 回路开启和保护延时

回路开启延时：每个回路可设置开启延时，即回路启动后，达到延时值时该回路才有输出。开启延时的作用，当同时启动多个回路时，回路按延时值依次启动，避免全部启动时的冲击大电流。

注：开启延时值范围为0.0～25.0秒。

回路保护延时：每个回路可设置保护延时，即当某回路的输出关断后，为了保护负载，只有时间达到保护延时值时该回路才能再受控制输出。

注：保护延时值范围为00～60分。

开启延时值、保护延时值必须通过“JCT系统控制软件”来设置，设置见其说明。

5、 重启后运行场设置（上电恢复场景设置）

如系统设置为已开的场，本机重启后，将运行上次关机时开启的场景。

如系统设置为指定的场，本机重启后，将运行指定的场景。

设置要通过“JCT系统控制软件”，设置见其说明。系统默认重启后不运行场景。

七、JCT型系列智能灯光控制系统网络拓扑图

设备安装应严格按照接线标识和端子的插接方向安装，剥开的金属线头（8mm）应保证完整的放入端子的接线孔中，再拧紧镙钉，安装时应避免剥开的金属线头过长外露或紧固镙钉松动，否则将会引发严重事故。安装线径建议选择多股BVR线（线径据实际负荷选择）。（如下图）

八、常见故障处理

1、电源故障 ----- 检查输入AC220V电源是否连接或连接正确；

2、无输出控制----检查输出控制线是否连接正确；

3、控制器不工作 ----检查开关DC12V电源是否连接正确；

4. 无通信-----检查通信线路、通信端口安装是否正确；
