1 前言

在数据中心公共走道，有日常一般照明和应急照明，应急照明按照《民用建筑电气设计规范》JGJ16-2008中的说法，分为备用照明（走道顶部消防应急照明灯具）和疏散照明（疏散门上方的灯光安全出口指示标志和墙面上灯光疏散指示标志），由于数据中心属于IT设备运营机房，外来人员几乎没有，平时只有工作人员在机房内巡视工作，而且人员相对较少，在公共走道停留的时间非常短，所以公共走道的照明完全没有必要处于常亮状态，如果能够做到有人出现在走道时，照明灯具能够自动点亮，当人离开走道时，照明灯具能够自动延时熄灭，达到节约能源目的。当发生火灾情况时，能够自动点亮应急照明灯具，进行人员及时疏散。

2 工程概况

某数据中心（信息灾备中心），建筑面积29990m2,建筑高度31m，建筑耐火等级为二级。共5层，1层为暖通、电气、弱电、给排水等专业的设备层，2～5层为数据机房层，每层设置4个数据机房，每个机房面积为540m2。共设置16个数据机房，其中10个A级机房，6个B级机房。本文利用2层的一个机房及其公共走道进行描述，其它公共走道同理。

3 公共走道照明和应急照明控制系统

3．1 日常照明控制

       日常照明灯具由公共走道（走廊）、候梯厅（电梯前室）、楼梯间顶部的灯具组成，其中一些灯具兼做应急备用照明灯具。

       日常照明控制采用智能控制系统，由照明系统、应急备用照明系统、智能照明控制系统组成。

当人出现在楼梯、电梯前室、设备间、公共走道的出入口时位置时，由室内红外传感器（360度，6m×6m的探测空间）将得到的探测信息传递给位于数据中心控制室的服务器总机，总机根据系统内预先编制好的程序向具有地址编码的相应位置智能继电器模块发出指令，接通照明配电线路，点亮相应位置的照明灯具，当人不在感应区域内时，智能继电器会延时断开，具体延时时间可在编程过程中根据机房工作人员的工作程序进行设定，日常照明的这种控制方式，可以做到既方便，又节能，符合绿色建筑通过设置感应传感器自动控制系统，达到节能的要求。同理，数据机房内部照明利用触摸屏上传信号至服务器总机，控制点亮机房内部相关位置照明灯具，这里不再一一论述。

       SNK-6应急照明控制器

       应急照明控制又分备用照明控制和疏散照明控制。snk应急照明控制器属于备用照明控制系统，备用照明灯具由公共走道、候梯厅（电梯前室）、楼梯间顶部的灯具组成，当发生火灾时，由消防控制室向ALE-1箱发出一个-24V有源信号，SNK-6应急照明控制器接收到消防信号，强制点亮备用照明灯具（无论备用照明配电回路原来通断状态如何），保障人员及时疏散。疏散照明控制，疏散照明指示标志由疏散门上方的灯光安全出口指示标志和墙面上灯光疏散指示标志组成，该系统可以预先根据不同位置发生火灾情况设置疏散方案，当真正发生火灾时，控制系统将根据具体火灾位置进行疏散引导，自动点亮正确疏散方向的疏散指示标志，关闭火灾位置方向的出口标志，及时正确引导人员进行疏散。疏散照明指示标志采用的是安全低电压供电，可以确保混乱状态下人身的安全，同时低功率的疏散照明指示标志也是符合绿色建筑采用低能耗的设备产品。

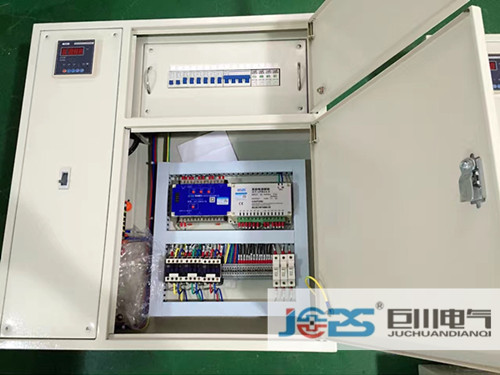

图为巨川电气应急照明控制柜

4 结束语

综上所述，上述数据中心公共走道照明和应急照明控制理念清晰，充分体现了智能控制系统的优势，但相对也投入了智能控制系统设备，自然也相应增加了单点故障的概率，同时也增加了设备投资费用，因此，具体设计也可根据业主的工作流程和项目的投资规模进行修正，也请设计同行和相关技术人员对上述照明控制方案提出优化建议。

参考文献

《民用建筑电气设计规范[S]》（JGJ16 2008）
